Como fixar o carro da serra ao embalar uma serra seccionadora para exportação

Fixe o carro da serra na posição de transporte especificada para o modelo exato da serra de painéis, utilizando as travas de transporte e os pontos de fixação designados. A retenção deve impedir o deslocamento durante o manuseio e o transporte, sem dobrar o carro, aplicar cargas laterais aos trilhos-guia ou exercer força contra o sistema de acionamento. Deixar o carro estacionado, manter o servo acionado ou colocar um bloco contra a lâmina da serra não constitui uma retenção adequada para o transporte.

Antes de fechar a embalagem para exportação, determine como as cargas do carro são transferidas para a estrutura da máquina, verifique se cada dispositivo de travamento está corretamente encaixado e registre a configuração para a remoção no destino. Esses detalhes são importantes porque o carro pode parecer imóvel e ainda ter folga suficiente para bater repetidamente em um batente durante o transporte.

Estabeleça a posição de transporte antes de mover o carro

Consulte as instruções de embalagem da máquina, o desenho de transporte ou a documentação original das travas de transporte para identificar a posição necessária do carro. Não presuma que a posição inicial normal também seja a posição de transporte. O retorno à posição inicial estabelece uma referência de controle; o posicionamento para transporte coloca o conjunto no local em que a estrutura e os elementos de travamento foram projetados para apoiá-lo.

A posição correta varia de acordo com a configuração do carro e o sistema de travamento. Em uma máquina fornecida com uma trava de pino e suporte, os elementos correspondentes precisam se alinhar em uma posição específica. Outro projeto pode usar suportes removíveis instalados entre a estrutura do carro e a mesa da máquina. Estacionar o carro na extremidade oposta apenas porque o acesso é mais fácil pode impossibilitar a instalação da retenção especificada.

Confirme o modelo e o número de série da máquina, bem como quaisquer modificações, antes de confiar em uma fotografia antiga da embalagem. Acionamentos substituídos, proteções alteradas ou suportes revisados podem mudar a folga disponível. Se o material de travamento estiver faltando ou não for possível identificar seus pontos de montagem, obtenha uma configuração de transporte específica para o modelo antes de prosseguir. A existência de furos adicionais na estrutura não significa que sejam pontos de retenção adequados.

Determine também as posições especificadas para a lâmina principal e a unidade riscadora. Baixar a lâmina para abaixo da mesa não significa necessariamente que seu mecanismo de elevação esteja em uma condição segura para transporte. Siga as instruções para retrair, apoiar ou travar separadamente esses movimentos e remova as lâminas somente quando o procedimento de embalagem exigir.

Posicione com controle e, em seguida, isole as energias armazenadas

Conclua qualquer posicionamento motorizado enquanto a máquina ainda estiver em sua configuração normal de operação, com as proteções e os dispositivos de segurança funcionando. Mantenha a área de estacionamento prevista desobstruída para que o carro não prenda materiais de embalagem soltos, ferramentas ou apoios temporários ao se aproximar da posição de transporte.

Após posicionar o carro, desligue e isole a máquina conforme o procedimento prescrito de isolamento de energias. Considere a energia elétrica, a pressão pneumática e qualquer energia mecânica armazenada. Se o isolamento liberar um freio ou permitir que um conjunto se acomode, siga a sequência especificada de apoio e isolamento. Não afrouxe um acoplamento do acionamento, libere um freio nem desconecte uma linha de ar apenas para facilitar o movimento do carro.

Aguarde até que os conjuntos da lâmina parem completamente antes de entrar na área de trabalho. O acesso sob as mesas ou dentro das proteções exige o mesmo rigor de isolamento que um trabalho de manutenção. Um comando de parada no painel de controle não impede movimentos inesperados durante a instalação das retenções.

Limpe as aparas e o pó das superfícies de montagem, dos alojamentos de travamento e da estrutura ao redor. Detritos presos sob um suporte podem fazer com que os parafusos pareçam apertados, embora impeçam o contato completo. Mantenha os solventes de limpeza longe das vedações e dos componentes lubrificados das guias, a menos que sejam aprovados para esse uso.

Faça com que a carga de retenção seja transmitida por componentes estruturais

Uma trava de transporte adequada conecta o ponto estrutural de fixação designado no carro a um ponto designado na estrutura fixa da máquina. Sua geometria deve resistir aos movimentos de transporte identificados no projeto da embalagem. Impedir o deslocamento ao longo da viga não controla automaticamente os movimentos verticais nem os movimentos transversais à viga; o sistema de guias da máquina e as travas especificadas devem atuar em conjunto para suportar essas cargas.

Verifique fisicamente a conexão: ponto de fixação no carro, dispositivo de travamento e ponto de fixação na estrutura. Tampas, suportes de esteiras porta-cabos, tubulações de lubrificação, suportes de encoder e conexões de extração de pó não se tornam pontos de ancoragem adequados só por estarem próximos do carro. Uma chapa metálica fina pode se deformar mesmo que a retenção continue visivelmente instalada.

Os componentes de precisão também precisam ser protegidos contra as forças de retenção. Não passe cintas ao redor de um trilho-guia, fuso de esferas, cremalheira, eixo do motor ou eixo da lâmina. Uma retenção que impeça o deslocamento visível ao dobrar uma dessas peças pode causar problemas de alinhamento ou acionamento que só serão percebidos durante o restabelecimento da operação.

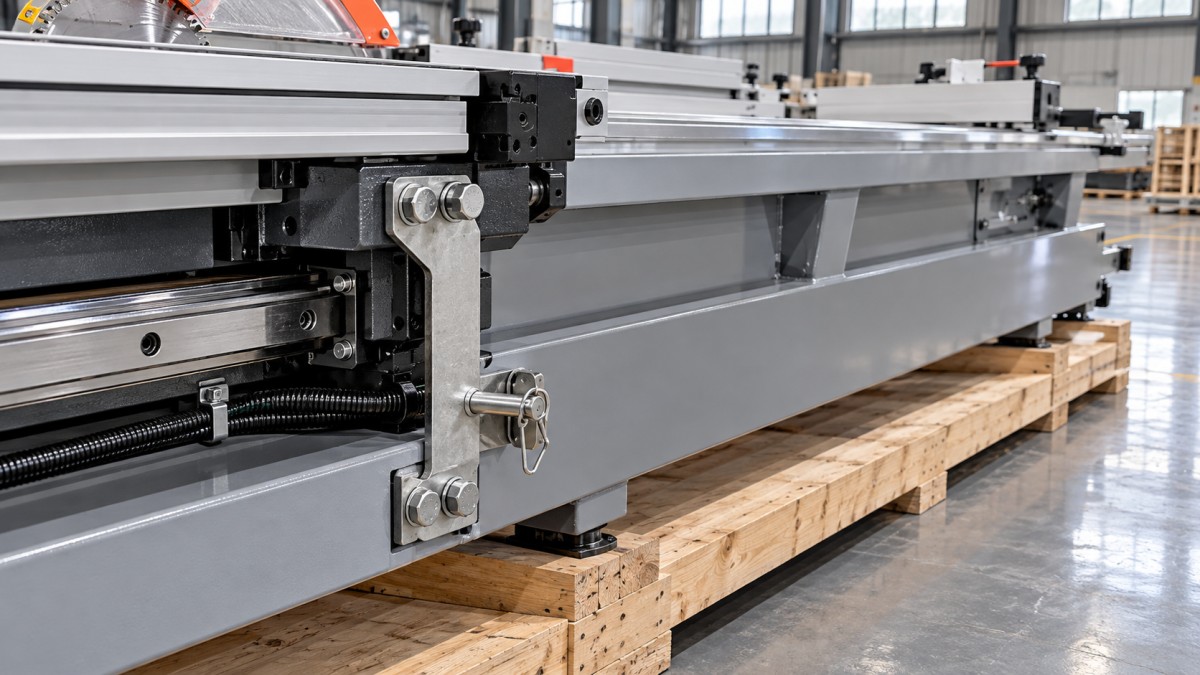

A fotografia de referência mais útil mostra as duas extremidades de cada retenção aprovada e uma parte suficiente da estrutura ao redor para identificar sua localização. Inclua uma imagem aproximada de qualquer pino de travamento, espaçador ou orientação de suporte que seja difícil de ver depois que os painéis da caixa forem instalados.

Instale as travas fornecidas sem forçar o alinhamento

Inspecione o material de transporte reutilizável para detectar suportes dobrados, roscas danificadas, espaçadores ausentes e furos de pino deformados. Use o tamanho e a classe corretos dos fixadores, o engate adequado, as arruelas e o método de aperto indicados nas instruções de transporte. Mesmo um parafuso com o diâmetro correto pode atingir o fundo antes de fixar o suporte, especialmente se um espaçador original tiver sido omitido.

Posicione a trava sem usar seus parafusos para puxar o carro até o lugar. Se os elementos de montagem não estiverem alinhados, verifique a posição, a orientação do suporte e a presença de detritos presos. Forçar o encaixe pode pré-carregar as guias ou deformar um suporte antes mesmo do início do transporte.

Instale todas as peças especificadas antes do aperto final, seguindo a sequência e o torque exigidos. Confirme se os pinos estão totalmente encaixados e presos pelos clipes ou dispositivos de retenção previstos. Quando forem usadas marcas testemunhas de torque, aplique-as após o aperto; uma linha de tinta registra o movimento relativo, mas não comprova que o aperto inicial tenha sido correto.

Use retenções alternativas somente com uma configuração aprovada

Quando as travas de transporte originais não estiverem disponíveis, uma configuração substituta precisa definir os pontos de fixação, as direções de retenção, os requisitos dos componentes e as cargas admissíveis. Escolher uma cinta apenas com base na capacidade impressa não demonstra que o carro ou a estrutura possa suportar a força. O ângulo e a tensão da cinta alteram tanto a força de retenção quanto a carga aplicada a cada ponto de fixação.

Os calços aprovados devem encostar nas superfícies estruturais previstas e permanecer presos durante a vibração. Cunhas soltas podem se desprender, enquanto a espuma macia se comprime e permite o deslocamento. As proteções acolchoadas evitam danos às superfícies somente quando o material e a posição são compatíveis com o projeto da retenção; elas não compensam um ponto de ancoragem inadequado.

Evite aumentar a tensão até que todas as folgas visíveis desapareçam. Uma força de retenção excessiva pode torcer o carro ou puxá-lo pelas guias. A condição necessária é o encaixe seguro especificado, incluindo qualquer folga ou pré-carga prevista no projeto.

Separe o travamento do carro da fixação da máquina

A embalagem de exportação de uma serra de painéis envolve duas tarefas de retenção relacionadas: fixar o carro dentro da máquina e fixar a máquina à base de transporte. Uma trava do carro não ancora a máquina ao estrado. Cintas sobre a máquina não fixam de forma confiável o carro dentro dela.

Ancore a máquina pelos pontos da base identificados no projeto da embalagem. Um apoio inadequado sob a estrutura ou forças desiguais nas amarrações podem deformar a viga e sobrecarregar as guias do carro, mesmo que a trava do carro esteja instalada corretamente. Mantenha a configuração de apoio da base de acordo com as instruções de transporte da máquina, especialmente quando extensões ou suportes forem removidos para o envio.

Verifique como a unidade embalada será içada. As lingas, as configurações de espalhadores, o acesso para empilhadeira e os painéis da caixa não devem interferir nas retenções do carro. Uma linga de içamento apoiada contra um suporte de trava aplica forças para as quais o suporte pode não ter sido projetado. Mantenha os pontos de fixação das travas do carro separados dos pontos de içamento, a menos que a documentação atribua explicitamente as duas funções a eles.

Não use abraçadeiras plásticas, chicotes elétricos ou esteiras porta-cabos para manter o carro no lugar. Prenda cabos e mangueiras soltos separadamente, respeitando o raio de curvatura e deixando folga suficiente para evitar tensão nos conectores. Identifique as conexões desconectadas para que possam ser restauradas sem puxar os equipamentos adjacentes.

Verifique a retenção sem submeter a máquina a esforços

Inspecione a configuração concluída enquanto todos os pontos de fixação ainda estiverem acessíveis. Verifique o contato completo dos suportes, os pinos retidos, os espaçadores corretos, o engate adequado dos fixadores e as folgas ao redor dos trilhos, sensores, proteções e cabos. Confirme se a retenção se conecta à estrutura prevista em ambas as extremidades.

Se o fabricante especificar uma verificação de movimento, execute-a pelo método indicado. Não energize o acionamento de deslocamento com uma trava instalada e não use uma alavanca ou empilhadeira para testar a retenção. Um teste de força improvisado pode danificar justamente os componentes que se pretende proteger.

As situações abaixo exigem respostas diferentes:

• O suporte está apertado, mas o carro ainda se desloca: a trava pode estar posicionada incorretamente, parcialmente encaixada ou sem algum componente necessário. Aumentar o torque dos parafusos não corrigirá a geometria.
• Não é possível inserir totalmente um pino: verifique o alinhamento e procure detritos ou danos no furo. Martelar o pino para colocá-lo pode ocultar um problema de posicionamento e dificultar sua remoção.
• Uma mangueira ou um cabo fica esticado após o travamento: é preciso corrigir o trajeto ou a posição de transporte antes de continuar a embalagem.
• O carro se desloca depois que a máquina é fixada ao estrado: verifique o apoio da estrutura, a ancoragem e o encaixe da trava antes de fechar a caixa.

Depois de fixar a máquina à base e concluir qualquer movimentação subsequente, inspecione novamente as travas acessíveis. Marcas testemunhas recentes, pó metálico ao redor de um ponto de fixação, embalagem deslocada ou uma nova folga sob um suporte exigem investigação. Fotografe a configuração final, em vez de confiar apenas nas imagens feitas antes da fixação à base.

Mantenha a configuração das travas durante a embalagem e a desembalagem

Aplique a proteção contra corrosão especificada às superfícies de precisão expostas, sem contaminar superfícies de frenagem, componentes elétricos ou faces de contato das retenções que precisam permanecer limpas. Mantenha o filme de barreira e o material de embalagem afastados dos retentores dos pinos e das bordas afiadas dos suportes. A proteção contra umidade não deve ocultar uma trava deslocada nem ficar presa sob uma conexão que suporte carga.

Coloque um aviso visível de travas de transporte nos controles de operação e outro no primeiro local que será aberto na caixa. Identifique as travas instaladas, suas posições e o documento que contém as instruções de remoção. Etiquetas colocadas apenas no material de embalagem removível podem ser descartadas facilmente antes de a máquina chegar à área de instalação.

Inclua as fotografias finais e o registro de quaisquer suportes, lâminas, proteções ou apoios embalados separadamente nos documentos de transporte. Diferencie o material de transporte do carro dos elementos de fixação permanentes da máquina. Isso evita que um suporte de transporte seja deixado instalado ou que um componente estrutural seja removido por engano.

No destino, inspecione as retenções acessíveis e a estrutura ao redor antes de removê-las e registre qualquer indício de deslocamento ou impacto. Siga a sequência especificada para posicionar e apoiar a máquina, liberar as travas, reinstalar os componentes removidos e restabelecer a operação. Todas as retenções de transporte devem ser contabilizadas antes de movimentar o carro com a máquina energizada. Se uma trava estiver emperrada ou o carro ficar preso após a liberação, investigue a causa antes de tentar um ciclo motorizado.
