Como proteger a mesa de vácuo de uma fresadora CNC durante a embalagem para exportação

Proteja a mesa de vácuo de uma router CNC durante a embalagem para exportação, mantendo-a limpa e seca, protegendo sua superfície de trabalho, vedando as conexões de vácuo expostas e direcionando todas as cargas de transporte para os pontos estruturais aprovados. Uma caixa pode chegar sem danos visíveis, embora poeira, umidade retida ou pressão de um reforço da embalagem já tenham afetado a fixação da peça. Portanto, a mesa precisa de proteção própria dentro da embalagem de transporte da máquina.

Uma embalagem eficaz para exportação de uma router CNC começa antes do envolvimento. Registre as condições da mesa e o desempenho do vácuo, identifique quais componentes permanecerão instalados e determine onde as coberturas e os reforços podem apoiar-se com segurança. Depois que o saco de barreira ou a caixa estiver fechado, será difícil inspecionar ou corrigir esses detalhes.

Decida o que ficará instalado na mesa

Uma mesa de vácuo usinada em alumínio ou fenólica e uma placa sacrificial de MDF exigem tratamentos diferentes. A mesa contém os canais, as áreas de vedação e as portas que distribuem o vácuo. A placa sacrificial de MDF é uma camada de trabalho porosa que absorve umidade e pode inchar de maneira irregular. Deixá-la instalada não garante, por si só, proteção adequada para o transporte.

Para uma longa viagem marítima ou uma rota que envolva armazenamento em condições úmidas, muitas vezes é preferível remover e embalar o MDF separadamente, desde que as instruções da máquina permitam a remoção. Marque sua orientação e preserve todas as referências de montagem. Uma placa que tenha sido nivelada anteriormente pode precisar secar, ser reinstalada e nivelada novamente após a chegada; não se deve presumir que suas condições antes do envio resistirão às mudanças de umidade.

Se a placa sacrificial precisar permanecer instalada, ela deverá estar seca antes de ser envolvida. Não a cubra imediatamente após uma limpeza úmida nem deixe material úmido sob a embalagem. Proteja suas bordas contra impactos e mantenha cintas, caixas e acessórios soltos afastados da superfície. Ela não deve servir de apoio para a tampa da caixa nem para os reforços internos.

Inspecione o cordão de vedação removível e as vedações perimetrais. Fixe as vedações em boas condições e corretamente posicionadas para evitar que se desloquem. Trechos soltos, material de vedação sobressalente e conexões removíveis devem ser colocados em embalagens de proteção identificadas. Evite comprimir uma vedação sob uma cobertura provisória: a compressão prolongada pode impedir que ela vede corretamente após a retirada da embalagem.

Limpe os canais sem empurrar os resíduos para mais fundo

Isole a máquina e siga o procedimento de desligamento antes de limpá-la. Remova aparas e poeira fina com um aspirador industrial adequado e uma escova macia, concentrando-se nas interseções dos canais, nos sulcos das vedações e nas aberturas das portas. A poeira deixada sob uma folha de proteção torna-se abrasiva quando a folha se move durante o transporte.

O ar comprimido não é uma boa primeira opção perto de passagens de vácuo abertas. Ele pode empurrar partículas para dentro de coletores, válvulas e mangueiras, levando a contaminação para locais inacessíveis. Se as instruções da máquina permitirem a limpeza com ar, use ar limpo e seco e controle sua direção para que os resíduos saiam da área. Nunca use a bomba de vácuo para aspirar resíduos de usinagem acumulados.

Para remover os resíduos restantes, use um produto de limpeza compatível com o material da mesa, o composto da vedação e o sistema adesivo. Aplique-o em um pano, em vez de encharcar a superfície. Solventes fortes podem danificar alguns plásticos e vedações, enquanto o excesso de líquido pode se acumular em passagens cegas. Uma placa sacrificial de MDF não deve ser encharcada para parecer limpa.

Deixe as áreas limpas secarem completamente, inclusive reentrâncias e conexões acessíveis. Uma face superior aparentemente seca não significa que a umidade tenha saído de um sulco profundo ou de uma mangueira. Se houver entrada de água no circuito de vácuo, trate o problema de acordo com o procedimento de manutenção do equipamento antes de embalá-lo.

Construa uma cobertura que não transmita cargas à superfície de trabalho

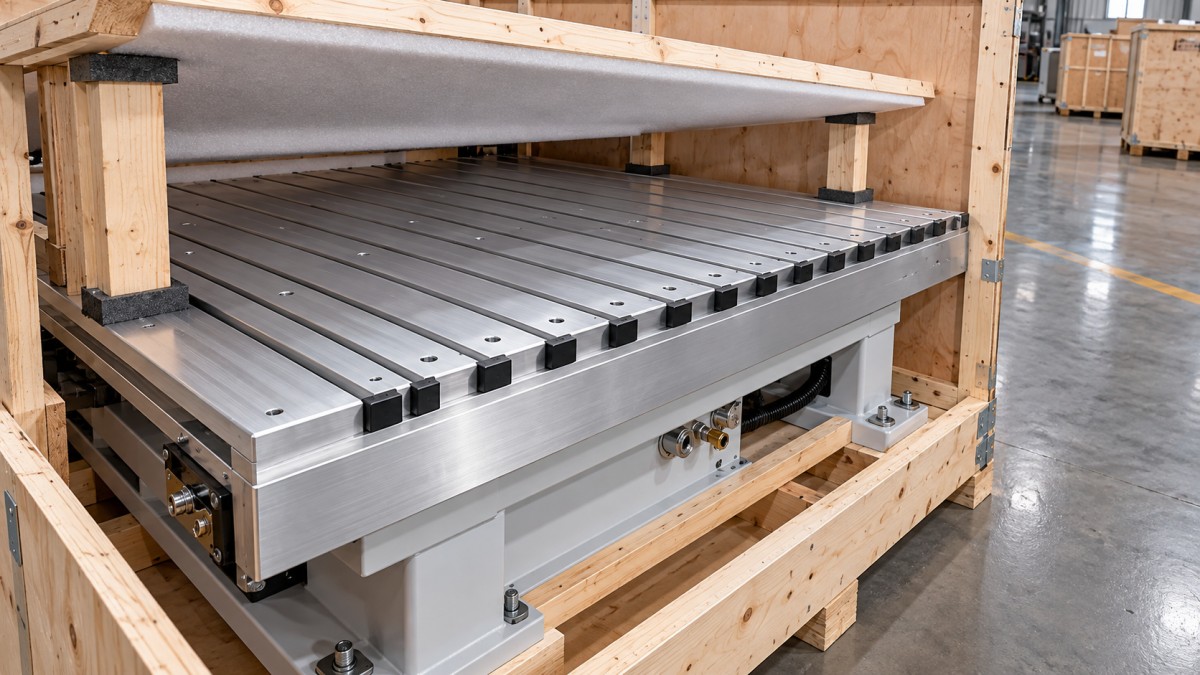

A cobertura da mesa deve impedir a abrasão, resistir a perfurações e não entrar em contato com componentes sensíveis. Uma solução eficaz combina uma camada de contato limpa e não abrasiva com um painel rígido de proteção. Os apoios do painel devem transferir as forças para pontos estruturais aprovados, mantendo uma distância livre acima da mesa de vácuo, das vedações e das conexões.

Uma chapa rígida colocada diretamente sobre a mesa não é uma plataforma de embalagem capaz de suportar cargas. Os acessórios empilhados sobre ela ainda podem transmitir peso à superfície de trabalho. Uma pequena apara presa embaixo pode concentrar essa carga em um único ponto e marcar a superfície.

Dimensione a cobertura para proteger as bordas expostas, além da área central de trabalho. Fixe-a de modo que a vibração não possa fazê-la deslizar sobre a mesa. Os fixadores e suportes devem permanecer fora dos canais de vácuo, das superfícies de vedação e das áreas de deslocamento da máquina. Confirme que o painel não possa ceder e tocar a mesa sob as cargas previstas durante o manuseio.

Mantenha a fita adesiva longe das faces usinadas, dos sulcos das vedações e das placas sacrificiais porosas. Os resíduos de fita podem interferir na vedação ou dificultar a limpeza. Prenda o material de embalagem a si mesmo ou às superfícies designadas para a embalagem. O plástico-bolha, por si só, oferece pouca resistência a impactos de objetos pontiagudos e não fornece proteção confiável contra cargas colocadas sobre ele.

Controle a umidade dentro da embalagem

A proteção contra umidade só funciona quando os materiais dentro da embalagem já estão secos. Selar uma placa sacrificial úmida, um pano de limpeza molhado ou madeira com umidade dentro de um saco de barreira retém uma fonte de água junto à mesa. As mudanças de temperatura durante o transporte podem então provocar condensação dentro da embalagem.

Escolha a barreira contra umidade considerando a rota de transporte, o período de armazenamento previsto e o tamanho da embalagem. Coloque o dessecante dentro da barreira selada, em suportes permeáveis ao ar e fixos, longe das portas e das superfícies de trabalho. A quantidade deve ser calculada para o espaço fechado e a carga de umidade, usando o método do fornecedor da embalagem; alguns sachês escolhidos aleatoriamente não garantem proteção adequada.

Um indicador de umidade posicionado para inspeção fornece informações sobre as condições dentro do espaço fechado. Não permita que o dessecante solto caia nos sulcos de vácuo. Proteja a barreira nos cantos e nas conexões para evitar que a vibração a desgaste e cause furos.

Os componentes ferrosos expostos podem exigir um tratamento anticorrosivo compatível. Mantenha óleos, ceras e produtos preventivos contra ferrugem longe das placas sacrificiais porosas e das superfícies de vedação, salvo quando as instruções da máquina permitirem expressamente seu uso nesses locais. Resíduos que migram para a área de fixação da peça aumentam o trabalho de limpeza e comissionamento. Registre qualquer tratamento e o método de remoção nos documentos da embalagem.

Feche o circuito de vácuo e imobilize suas conexões

As portas abertas permitem a entrada de poeira, fragmentos da embalagem e umidade. Instale tampas ou bujões limpos e seguros, adequados à conexão, de preferência com uma retenção externa visível para que não possam desaparecer dentro de uma passagem. Um pano solto não é adequado: suas fibras podem permanecer no interior, e ele pode ser aspirado para dentro do circuito se a máquina for ligada antes de sua remoção.

Se as mangueiras forem desconectadas, identifique as duas extremidades e tampe imediatamente cada abertura. Fotografe o trajeto e identifique claramente as conexões por zona. Inverter mangueiras visualmente semelhantes durante a remontagem pode dificultar o diagnóstico de falhas quando uma parte da mesa não conseguir fixar o material.

Proteja válvulas, manômetros, coletores e extremidades salientes de mangueiras contra impactos laterais. Uma mangueira pendurada em uma pequena conexão exerce carga repetidamente sobre ela à medida que a caixa vibra. Apoie as mangueiras que permanecerem instaladas sem achatá-las nem forçá-las a fazer curvas com raio inferior ao permitido. Embale as mangueiras removidas de modo que outros componentes não possam esmagá-las.

A bomba de vácuo exige preparação própria para o transporte. Siga as instruções referentes à orientação, aos fluidos de operação, à proteção da entrada e a quaisquer travas de transporte. Esses requisitos variam conforme o projeto da bomba. Identifique todos os fechamentos e as travas provisórios em um registro de remoção que permaneça acessível quando a caixa for aberta.

Mantenha as forças do transporte na estrutura da máquina

Fixe a máquina pelos pontos aprovados da base ou da estrutura. A mesa de vácuo, o pórtico, o conjunto do eixo-árvore e a tubulação saliente não são substitutos adequados para os pontos de amarração designados. Apertar uma cinta sobre a mesa pode comprimir a cobertura e introduzir forças de flexão, mesmo quando a superfície parece bem acolchoada.

Os reforços internos da caixa também precisam ficar afastados da área de trabalho. Mantenha travessas da tampa, reforços diagonais e caixas de acessórios longe da proteção da mesa. Leve em conta a deflexão dos reforços e o movimento relativo durante o manuseio; uma pequena folga em repouso pode desaparecer quando a embalagem sofrer um solavanco.

Embale porta-ferramentas, grampos, peças sobressalentes e componentes removidos em compartimentos fixos. Acessórios pesados colocados sobre a mesa coberta podem se soltar ou concentrar seu peso durante uma parada brusca. Imobilize os eixos e o pórtico usando os dispositivos de transporte especificados para a máquina, para que seus movimentos não danifiquem as coberturas ou conexões próximas.

Antes de fechar a caixa, verifique o trajeto de carga de cada amarração: da estrutura da máquina até os dispositivos de montagem, destes até a base e da base até a estrutura de movimentação. Nenhuma parte desse trajeto deve depender da mesa de vácuo ou de sua cobertura de proteção.

Registre as condições de referência para a retirada da embalagem e a retomada da operação

Registre as condições da mesa antes de instalar a cobertura. Fotografias úteis mostram a superfície de trabalho limpa, a disposição das vedações, as portas protegidas, as mangueiras identificadas, os apoios da cobertura e as amarrações concluídas. Inclua marcas existentes para que possam ser diferenciadas de danos de transporte.

Quando as instalações de comissionamento permitirem, registre o comportamento do vácuo antes do envio usando uma configuração definida: a mesma seleção de zonas, o mesmo painel de teste, a mesma área descoberta e a mesma configuração da bomba previstos para a comparação após a chegada. Uma leitura do manômetro, por si só, é insuficiente. Uma conexão muito restrita pode produzir vácuo considerável perto da bomba e, ao mesmo tempo, fornecer fluxo de ar insuficiente na peça de trabalho.

Coloque as instruções para desembalagem em um local acessível antes de ligar a máquina. Liste os fixadores da cobertura, as tampas das portas, as travas de transporte, os apoios provisórios e os materiais de proteção que precisam ser removidos. Inclua as referências das conexões das mangueiras e as condições do teste de referência.

Após a chegada, deixe uma máquina fria aclimatar-se ao ambiente de instalação antes de expor superfícies sensíveis ao ar quente e úmido. Remova os resíduos da embalagem antes de abrir as conexões tampadas. Verifique se há vedações deslocadas, conexões rachadas, marcas de umidade e indícios de que a cobertura tenha tocado a superfície de trabalho.

Se o desempenho de fixação tiver piorado, reproduza as condições de teste registradas antes de alterar as configurações da bomba ou nivelar novamente a placa sacrificial. Uma fixação deficiente em todas as zonas aponta para um problema na alimentação compartilhada, uma conexão aberta ou vazamentos generalizados. Um problema restrito a uma zona direciona a atenção para sua válvula, mangueira, limite da vedação ou dano local. Conclua essas verificações antes de usinar: nivelar novamente não corrige uma conexão com vazamento, e aumentar o vácuo não restaura uma superfície de vedação deformada.
